微小型不锈钢深井泵

微小型不锈钢深井泵

简要描述:QJ微小型不锈钢深井泵由于采用多级叶轮结构,扬程高,适用面广,广泛应用于农田排灌,井下提水,水塔送水等场合。

产品型号: QJ

所属分类:不锈钢潜水泵

产品时间:2018-04-18

浏览量:2282

详细说明:

不锈钢深井泵概述

QJ、QJD型小型深井泵,由电机、水泵、密封三部分组成。水泵位于电泵上部,为多级离心式叶轮、径向导叶结构,水泵与电动机之间采用单端面机机械密封,固定止口密封处采用“O”形耐油橡胶密封圈作静密封。

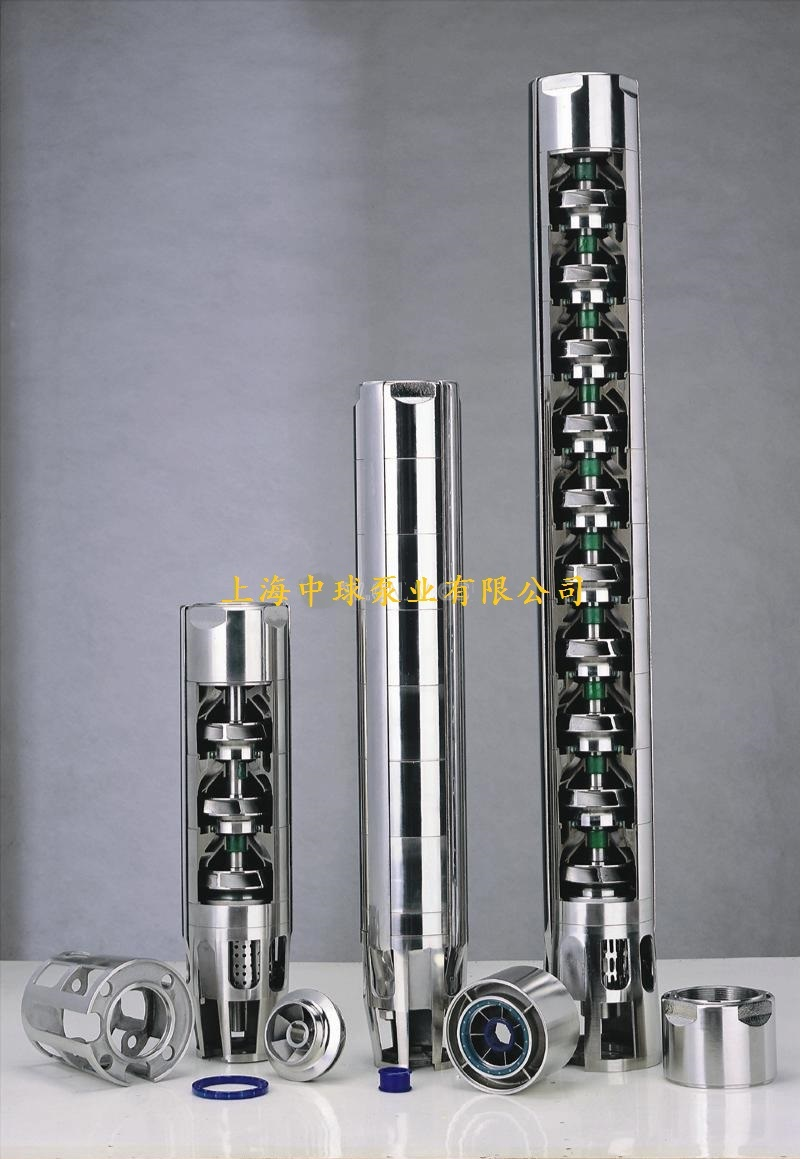

深井泵内部图

QJD不锈钢深井泵用途:

该系列小型不锈钢深井泵由于采用多级叶轮结构,扬程高,流量小,适用面广,广泛应用于农田排灌,井下提水,水塔送水等场合。

微型深井泵工作条件:

不锈钢深井潜水泵在下列使用条件下应能连续正常工作:
1、介质温度不超过 60℃;
2、介质的PH值在1-12之间;
3、介质中含固体杂质的体积比不超过0.1%,粒度不大于0.2mm;
4、电源频率为50Hz,电压为单相交流220V,电压波动范围为额定值的0.9-1.1倍;
5、潜入水下深度zui深不超过20m,zui浅不少于泵体的2/3。

不锈钢深井泵型号意义

QJD微型不锈钢深井泵性能参数

型号规格

额定流量m3/h

额定扬程
m

额定功率kw

同步转速r/min

额定电压V

配管内径mm

扬程使用范围m

外形尺寸
mm

QJD2/8-0.37

2

38

0.37

3000

220

25

43-13

755×135×174

QJD2/11-0.5

53

0.5

59-15

875×135×174

QJD2/15-0.75

71

0.75

83-27

1065×135×174

QJDY2/22-1.1

104

1.1

120-38

1560×135×174

QJD2/29-1.5

138

1.5

158-50

1880×135×174

QJD2/42-2.2

199

2.2

229-73

2410×135×174

QJD3/7-0.37

3

26

0.37

32

38-8

715×135×174

QJD3/10-0.55

38

0.55

54-12

835×135×174

QJD3/13-0.75

49

0.75

70-15

995×135×174

QJD3/18-1.1

68

1.1

97-21

1405×135×174

QJD3/24-1.5

90

1.5

129-28

1720×135×174

QJD3/32-2.2

120

2.2

172-37

2050×135×174

QJD4/6-0.37

4

23

0.37

38

35-15

885×135×174

QJD4/8-0.55

31

0.55

46-20

975×135×174

QJD4/10-0.75

38

0.75

58-25

1055×135×174

QJD4/14-1.1

54

1.1

81-35

1255×135×174

QJD4/18-1.5

69

1.5

104-45

1460×135×174

QJD4/25-2.2

96

2.2

114-62

1555×135×174

QJD6/7-0.55

6

22

0.55

38

39-11

790×174×125

QJD6/9-0.75

28

0.75

51-14

895×174×125

QJD6/12-1.1

37

1.1

68-19

1285×174×125

QJD16/16-1.5

50

1.5

90-25

1525×174×135

QJD6/21-2.2

65

2.2

118-33

1820×174×135

QJD8/7-0.75

8

21

0.75

51

34-12

815×174×125

QJD8/9-1.1

27

1.1

43-15

1130×174×125

QJD8/12-1.5

36

1.5

58-20

1340×174×125

QJD8/17-2.2

51

2.2

82-28

1625×174×135

QJ2/11-0.55

2

53

0.55

380

25

59-15

80×98×845

QJ2/15-0.75

71

0.75

83-27

80×98×1038

QJ2/22-1.1

104

1.1

120-38

80×98×1302

QJ2/29-1.5

138

1.5

158-50

80×98×1572

QJ2/42-2.2

199

2.2

229-73

80×98×2017

QJ3/10-0.55

3

38

0.55

32

54-12

80×98×810

QJ3/13-0.75

49

0.75

70-15

80×98×971

QJ3/18-1.1

68

1.1

97-21

80×98×1168

QJ3/24-1.5

90

1.5

129-28

80×98×1404

QJ3/32-2.2

120

2.2

172-37

80×98×1682

QJ4/8-0.55

4

31

0.55

38

46-20

80×98×743

QJ4/10-0.75

38

0.75

58-25

80×98×835

QJ4/14-1.1

54

1.1

81-35

80×98×1034

QJ4/18-1.5

69

1.5

104-45

80×98×1238

QJ4/25-2.5

96

2.2

144-62

80×98×1448

QJ6/7-0.55

6

22

0.55

38

39-11

780×174×125

QJ6/9-0.75

28

0.75

51-14

880×174×125

QJ6/12-1.1

37

1.1

68-19

1070×174×125

QJ6/16-1.5

50

1.5

90-25

1250×174×125

QJ6/21-2.2

65

2.2

118-33

1565×174×135

QJ8/7-0.75

8

21

0.75

51

34-12

800×174×125

QJ8/9-1.1

27

1.1

43-15

915×174×125

QJ8/12-1.5

36

1.5

58-20

1090×174×125

QJ8/17-2.2

51

2.2

82-28

1345×174×125

QJD不锈钢深井泵性能曲线

QJ深井泵故障排除

故障现象

故障原因

解决方法

电泵不启动

电源断电

查出断电原因消除故障

电缆线断裂

调换电缆线

电线电压降过大

必须使用较粗的电缆线

过载保护器失效

调换过载保护器

定子绕组故障

重新修理

离心开关接触不良簧片变形

擦净触点、增强触点压力

热保护器起跳自动断电,过一段时间后又自动接通电路

电源打压过低

调整电压到标准值

叶轮卡住或堵塞

调整叶轮间隙或清除污物

定转子卡住

检查轴承状况及止口安装

长期超载工作流量过大

调整到额定点工作

流量、扬程下降或不出水

滤水网堵塞

清除赃物

转速降低

检查电源、电压及频率

水位太低电泵露出水面

重新安装电泵、调整水位

叶轮与叶轮上盖、涡壳、间隙过大

调整间隙或更换叶轮

出水管、涡壳漏水

检查涡壳垫片,紧固螺栓及粘结处

叶轮损坏

调换

小型不锈钢深井泵订货须知:
一、①产品名称与微小型深井泵型号②深井泵口径(mm)③微小型深井泵扬程(m)④QJD深井泵流量(m3/h)⑤微型不锈钢深井泵电机功率(KW)⑥转速(r/min)⑦微型深井泵电压(V)⑧材质⑨微型深井泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的微型深井泵产品型号,请按微型深井泵型号直接向中球泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们中球泵业的技术专家为您审核把关。
感谢您访问我们中球泵业的【www.hualuoby.com】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
