自动搅匀排污泵

简要描述:JPWQ带内循环冷却系统自动搅匀排污泵,能保证水泵在水池Z低水位正常。其*的撕裂机构能把纤维物质撕裂、切断,然后顺利排放无需在泵上加滤网。

所属分类:不锈钢潜水泵

产品时间:2018-03-16

浏览量:11969

详细说明:

自动搅匀排污泵产品概述:

        JPWQ型不锈钢外套自动搅匀排污泵是我公司在多年潜水排污泵制造经验上开发出的泵类产品。它不但具有效率高、安全可靠、寿命长、外型美观和排污性能好等优点,而且还具有可自动耦合安装、自动控制和节省泵站土建造价等优点,在输送含有大颗粒和长纤维液体方面效率显著,搅匀能力强。

自动搅匀排污泵产品特点:
     1.当运转时,自动搅拌池底沉积物,*防止污物淤积,无须人工清理;
     2.*的叶轮设计,具有将纤维物、杂物切碎和撕裂的功能;

     3.上海市高新技术成果转化产品。

自动搅拌排污泵使用条件:
     1、介质温度不超过60℃,介质密度不超过1.3kg/L,液体PH值在4~10范围内。
      2、1Cr18Ni9ti不锈钢材质可适用各种腐蚀性介质。
注:用户如有特殊的介质、温度等要求,请要订货时注明输送介质详细情况,以便本公司提供更为可靠之产品

结构简图

JPWQ排污泵结构特点说明

1

采用*的双流道无堵塞叶轮结构,提高污水污物的过流能力和排污能力。

2

自动搅拌装置,产生*的搅拌力,将池内的沉淀物搅拌成悬浮物后吸入叶轮排出,达到清淤的作用。

3

隔板将底座一分为二,搅拌与进水互不影响。
4 机械密封为双端面机械密封,长期处于油室中,保证水泵安全可靠地运行。
5 副叶轮结构的流体动力密封,既有辅助密封作用,从而保护机械密封,又平衡轴向力,延长轴承的使用寿命。
6 泵连线腔内没有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵实施保护,本公司可配全自动安全保护控制柜。
7 电机定子采用B级和F级绝缘,内设热保护器,当电机过载发热,保护器及时作出动作,对泵和电机实施的保护。
8 油室内装有油水探头,当机械密封损坏后,水进入油室,探头发出信号由控制系统对水泵实施保护。
9 JPWQ带内循环冷却系统,能保证水泵在水池低水位正常工作。

JPWQ自动搅匀潜水排污泵结构特点

1、利用泵自身出水压力,搅匀污水池内沉淀污泥,真正达到*排出污水池沉淀物的目的。

2、大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。

3、设计合理,配套电机合理,效率高,节能*。

4、机械密封采用双道串联密封,材质为硬质耐腐碳化钨,耐用,耐磨,可使泵安全连续运行8000小时以上。

5、泵结构紧凑,体积小、移动方便,安装简便,无需建泵房,潜入水中即可工作,减少工程造价。

6、油室内设有油水探头,对泵实施保护。

7、可配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行保护,提高产品的安全可靠性。

8、浮球开关可根据所需的水位变化,自动控制泵的停启,无需专人看管。

9、电机可采用水套式外循环冷却系统,保证电泵在无水(干式)状态下安全运行。

10、双导轨自动耦合安装系统,给泵的安装、维修带来极大的方便,人可不必为此进入污水坑。

11、安装方式有固定式自动耦合安装和移动式自由安装二种,可满足不同的使用场合。

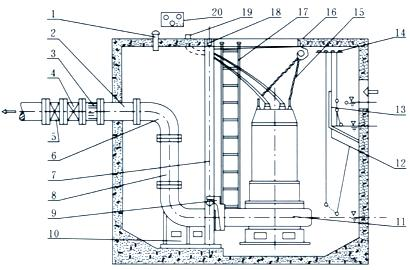

自动藕合式安装示意图

 电机保护



1

通风节

2

预埋管

3

膨胀节

4

逆止阀

5

闸阀

6

弯管

7

导轨

8

出水管

9

支架

10

耦合底

11

12

浮球开关(水位开关)

13

隔板

14

浮球固定

15

小链

16

挂钩

17

人梯

18

支撑架

19

电缆出线

20

电机保护





自动藕合式安装平面图



  性能曲线图



自动搅拌潜水排污泵使用注意事项
(1)检查电缆有无破损、折断等。如有损伤须及时更换,以免漏电;电缆应与电流相匹配。
(2)电压不稳定,超过额定电压的±10%时,不得启动。
(3)必须将四芯电缆中的接地线可靠接地,以防发生触电事故。
(4)电泵潜入水中时,应垂直起吊,严禁将排污泵倒放在液体中,不用是将泵清洗干净,防止叶轮腐蚀。
(5)禁止将电缆作为起吊绳使用,承受重物。
(6)检查转子运转方向,从上向下看应为顺时针方向旋转。
(7)移动电泵时,必须切断电源,电泵在运行时人不得接触水源,以防漏电发生人身事故。
(8)严禁电机缺相运转,如发现保险丝熔断,应检查原因后方可继续使用,不得更换粗保险丝继续运行。
(9)未配全自动保护柜的泵,应有专人管理,如发现有不正常现象应立即停机检查,排除故障。
(10)电泵在规定的工作介质条件下正常运行半年后,应检查油室密封状况,如油室中的油呈乳状或有水沉淀, 应及时更换10~20号机械油和机械密封。对于在恶劣工作条件下使用的电泵,更应经常检修。
(11)用户应根据实际使用的工况选择合适的流量扬程,以达到*使用效果,用户选择合适的流量,防止电机超电流。

自动搅匀潜水排污泵维修与保养

1、电应有专人管理与使用,并定期检查电绕组与机壳之间的绝缘电阻是否正常。



2、每次使用特别是用于较稠较粘的介质后,应将电清水中运行数分钟,防止内留沉积物,保证电的清洁。



3、电拆卸、维修后,机壳组件必须经0.2MPA气压试验检验,确保电机和油室密封可靠。

自动搅拌排污泵性能参数表

型号

排出

流量

扬程

转速

功率

搅匀

口径(D)

(Q)

(H)

(n)

(N)

自径(d)

(mm)

(m3/h)

(m)

(r/min)

(kw)

(mm)

JPWQ25-7-8-1000-0.55

25

7

8

2900

0.55

1000

JPWQ25-8-12-1000-0.75

25

8

12

2900

0.75

1000

JPWQ25-8-25-1000-1.5

25

8

25

2900

1.5

1000

JPWQ25-6-30-1000-2.2

25

6

30

2900

2.2

1000

JPWQ40-7--10-1000-0.75

40

7

10

2900

0.75

1000

JPWQ40-7-15-1000-1.1

40

7

15

2900

1.1

1000

JPWQ40-7-30-1000-2.2

40

7

30

2900

2.2

1000

JPWQ50-20-7-1200-0.75

50

20

7

2900

0.75

1200

JPWQ50-10-10-1200-0.75

50

10

10

2900

0.75

1200

JPWQ50-15-15-1200-1.5

50

15

15

2900

1.5

1200

JPWQ50-25-10-1200-1.5

50

25

10

2900

1.5

1200

JPWQ50-15-20-1200-2.2

50

15

20

2900

2.2

1200

JPWQ50-23-15-1200-2.2

50

23

15

2900

2.2

1200

JPWQ50-42-9-1200-2.2

50

42

9

2900

2.2

1200

JPWQ50-12-30-1400-3

50

12

30

2900

3

1400

JPWQ50-17-25-1200-3

50

17

25

2900

3

1200

JPWQ50-25-22-1200-4

50

25

22

2900

4

1200

JPWQ50-40-15-1200-4

50

40

15

2900

4

1200

JPWQ50-25-32-1400-5.5

50

25

32

2900

5.5

1400

JPWQ65-25-15-1400-2.2

65

25

15

2900

2.2

1400

JPWQ65-37-13-1400-3

65

37

13

2900

3

1400

JPWQ65-25-28-1400-4

65

25

28

2900

4

1400

JPWQ80-40-7-1600-2.2

80

40

7

1450

2.2

1600

JPWQ80-29-8-1600-2.2

80

29

8

2900

2.2

1600

JPWQ80-43-13-1600-3

80

43

13

2900

3

1600

JPWQ80-50-10-1600-3

80

50

10

2900

3

1600

JPWQ80-40-15-1600-4

80

40

15

2900

4

1600

JPWQ80-60-13-1600-4

80

60

13

2900

4

1600

JPWQ80-35-22-1600-5.5

80

35

22

1450

5.5

1600

JPWQ80-50-25-1600-7.5

80

50

25

2900

7.5

1600

JPWQ100-80-9-2000-4

100

80

9

1450

4

2000

JPWQ100-110-10-2000-5.5

100

110

10

1450

5.5

2000

JPWQ100-65-15-2000-5.5

100

65

15

1450

5.5

2000

JPWQ100-100-15-2000-7.5

100

100

15

1450

7.5

2000

JPWQ100-80-20-2000-7.5

100

80

20

1450

7.5

2000

JPWQ100-50-35-2000-11

100

50

35

1450

11

2000

JPWQ100-70-22-200-11

100

70

22

1450

11

2000

JPWQ100-100-22-2000-15

100

100

22

1450

15

2000

JPWQ100-80-30-2000-15

100

80

30

1450

15

2000

JPWQ150-150-10-2000-7.5

150

150

10

1450

7.5

2000

JPWQ150-210-7-2600-7.5

150

210

7

1450

7.5

2600

JPWQ150-250-6-2600-7.5

150

250

6

1450

7.5

2600

JPWQ150-100-15-2600-11

150

100

15

1450

11

2600

JPWQ150-145-15-2600-11

150

145

15

1450

11

2600

JPWQ150-200-10-2600-15

150

200

10

1450

15

2600

JPWQ150-65-40-3200-18.5

150

65

40

1450

18.5

3200

JPWQ150-180-22-2600-18.5

150

180

22

1450

18.5

2600

JPWQ150-150-26-2600-18.5

150

150

26

1450

18.5

2600

JPWQ150-110-30-2600-18.5

150

110

30

1450

18.5

2600

JPWQ150-300-15-2600-22

150

300

15

1450

22

2600

JPWQ150-130-30-2600-22

150

130

30

1450

22

2600

JPWQ150-200-30-2600-37

150

200

30

1450

37

2600

JPWQ150-150-35-3200-37

150

150

35

1450

37

3200

JPWQ150-140-40-3200-37

150

140

40

980

37

3200

JPWQ200-300-7-3000-11

200

300

7

960

11

3000

JPWQ200-250-11-3000-15

200

250

11

1450

15

3000

JPWQ200-300-10-30000-15

200

300

10

1450

15

3000

JPWQ200-250-15-3000-18.5

200

250

15

1450

18.5

3000

JPWQ200-400-10-3000-22

200

400

10

1450

22

3000

JPWQ200-310-13-3000-22

200

310

13

1450

22

3000

JPWQ200-400-13-3000-30

200

400

13

1450

30

3000

JPWQ200-280-22-3000-30

200

280

22

1450

30

3000

JPWQ200-350-25-3200-37

200

350

25

1450

37

3200

JPWQ200-250-35-3200-45

200

250

35

1450

45

3200

JPWQ200-400-30-3200-55

200

400

30

1450

55

3200

JPWQ250-600-9-3200-30

250

600

9

960

30

3200

JPWQ250-600-12-3200-37

250

600

12

1450

37

3200

JPWQ250-420-22-3200-45

250

420

22

960

45

3200

JPWQ250-600-15-3200-45

250

600

15

1450

45

3200

JPWQ250-600-20-3500-55

250

600

20

1450

55

3500

JPWQ250-600-25-3500-75

250

600

25

1450

75

3500

JPWQ250-700-11-3200-37

250

700

11

960

37

3200

JPWQ300-800-12-3800-45

300

800

12

960

45

3800

JPWQ300-480-15-3800-45

300

480

15

960

45

3800

JPWQ300-400-20-3800-45

300

400

20

960

45

3800

JPWQ300-600-20-3800-55

300

600

20

960

55

3800

JPWQ300-800-20-3800-75

300

800

20

960

75

3800

JPWQ300-950-20-3800-90

300

950

20

960

90

3800

JPWQ300-950-24-3800-110

300

950

24

960

110

3800

 搅匀潜水排污泵安装方式示意图



1电机保护器

7、泵

2电缆线出管

8、浮球开关

3水池

9、隔板

4电缆线

10、索链

5出水软管

11、吊钩

6软管接头

12、浮球固定架

1通风节

9、支架

17、人梯

2预埋管

10、耦座

18、支撑架

3膨胀节

11、潜污泵

19、电缆出线管

4闸阀

12、浮球开关水位开关

5止回阀

13、隔板

20、电机保护器

6弯管

14、浮球固定架

7导轨

15、索链

8、出水管

16、挂钩
